A-S1100



Ke stažení

Produktový list

Plovoucí a symetrický výkonový zesilovač s MOSFET tranzistory
Základní design obvodů výkonového zesilovače používá vlastní, unikátně vyvinutou technologii Yamaha Floating and Balanced Power Amplifier. Použitím koncových prvků se stejnou polaritou na kladné i záporné straně a také kompletním oddělením zpětnovazebních (NFB) obvodů a napájení na celkem čtyři kladné a záporné strany levého a pravého kanálu bylo dosaženo plně symetrické push-pull činnosti koncového stupně. Kompletně plovoucí zapojení celého obvodu výkonového zesilovače vzhledem k zemi odstraňuje jakékoli negativní vlivy fluktuace napětí nebo zemního šumu. Kromě toho jsou koncové prvky tvořeny MOSFET tranzistory, což poskytuje vřelý a přirozený charakter zvuku. Použití MOSFETů, majících stejnou polaritu na kladné a záporné straně, ještě více rozvíjí ideál kompletně symetrického designu, eliminujícího variace v kvalitě zvuku kvůli rozdílům v polaritě – hlavní rozlišující charakteristika „plovoucího a symetrického výkonového zesilovače“. Výsledkem je zvuk s vynikajícím odstupem signál/šum a mimořádně precisně definovaným zvukovým polem.
Vyhrazený jednopólový zesilovač pro všechny druhy zvukových zdrojů
Jelikož tento přístroj používá vyhrazený jednopólový zesilovač, poskytuje vynikající odezvu v zesílení jednopólového analogového zvuku ze všech typů zvukových zdrojů, jako jsou CD přehrávače, D/A převodníky – a A-S1100 toho využívá pro pečlivé naladění na optimální zvukovou kvalitu. Díky plnému využití jednopólové amplifikace vykreslí A-S1100 transparentně přirozené charakteristiky vašich oblíbených audio přístrojů, včetně značek ostatních výrobců.
Plně diskrétní konfigurace pro energickou reprodukci vysokých tónů
Tento zesilovač používá plně diskrétní konfiguraci všech obvodových stupňů, včetně pečlivě vybíraných vysoce precisních součástek od vstupu po výstup. (Platí při přemostění tónových korekcí.) Zlepšení rychlosti přeběhu signálu přináší živou a energickou reakci na vysoké tóny. Nastavením ovladačů BASS/TREBLE do středové polohy lze navíc přepnout tónové korekce do přemostěného stavu a umožnit tak plně diskrétní konfiguraci, obcházející obvody tónových korekcí.
Důsledná nízko-impedanční konstrukce zaručuje intenzívní basovou odezvu s mimořádnou dynamikou a energií
Díky posílení proudové kapacity výkonových okruhů (navýšení průřezu jader kabelů o 60% oproti A-S1000) a důslednému uplatňováním nízko-impedančního designu, včetně šroubových svorek všech hlavních zemnicích bodů, se může A-S1100 pochlubit vynikající kontrolou reprosoustav a tlumicím faktorem více než 250 (8 Ω, 1 kHz). Spolu s velkokapacitním transformátorem napájecího zdroje s EI jádrem přináší tato konstrukce energickou a povznášející reprodukci basů.
Mimořádná kvalita elektronického ovládání hlasitosti pro optimální zvuk
Používáme vysoce kvalitní digitální regulaci hlasitosti speciálně navrženou společností New Japan Radio Co., Ltd., tvořenou pouze odpory, takže je odstraněn vliv poklesu rychlosti přeběhu nebo zabarvení zvuku. Výsledkem je vyšší čistota zvuku a vynikající rychlá odezva na velké změny hlasitosti a strmé přechody. Ovladače tónových korekcí navíc používají metodu trojitého paralelního zapojení, minimalizující negativní vliv na kvalitu zvuku, jaký lze pozorovat u tónových korekcí s přímým zapojením. Kromě toho používají obvody basů, obvody výšek i společné obvody jednoduchou konstrukci, ve které není použita zpětná vazba (NFB) zesilovače a CR prvky jsou jednoduše fixovány v přímé linii, což zaručuje mimořádně čistou reprodukci zvuku i při použití tónových korekcí a vynikající odezvu na změny v audio signálu. Když je aplikováno přemostění tónových korekcí, prochází přímý signál pouze jedním obvodem regulace hlasitosti, čímž je realizována diskrétní konfigurace vyrovnávacího zesilovače.




Triple-parallel tone control system signal flow
Tónové korekce s trojitým paralelním tokem signálu
High-quality sound volume
Hlasitost vysoce kvalitního zvuku
BASS
BASY
TREBLE
VÝŠKY
COMMON
SPOLEČNÉ
FLAT
PLOCHÁ CHARAKTERISTIKA
IN
VSTUP
Discrete configuration line amplifier
Diskrétní konfigurace linkového zesilovače
Signal passas through one cuircit -> Lower distortion, higher S/N ratio
Signál prochází jedním obvodem -> Menší zkreslení, větší odstup S/Š
OUT
VÝSTUP
Velkokapacitní napájecí zdroj přináší energický, dynamický zvuk s rychlou odezvou

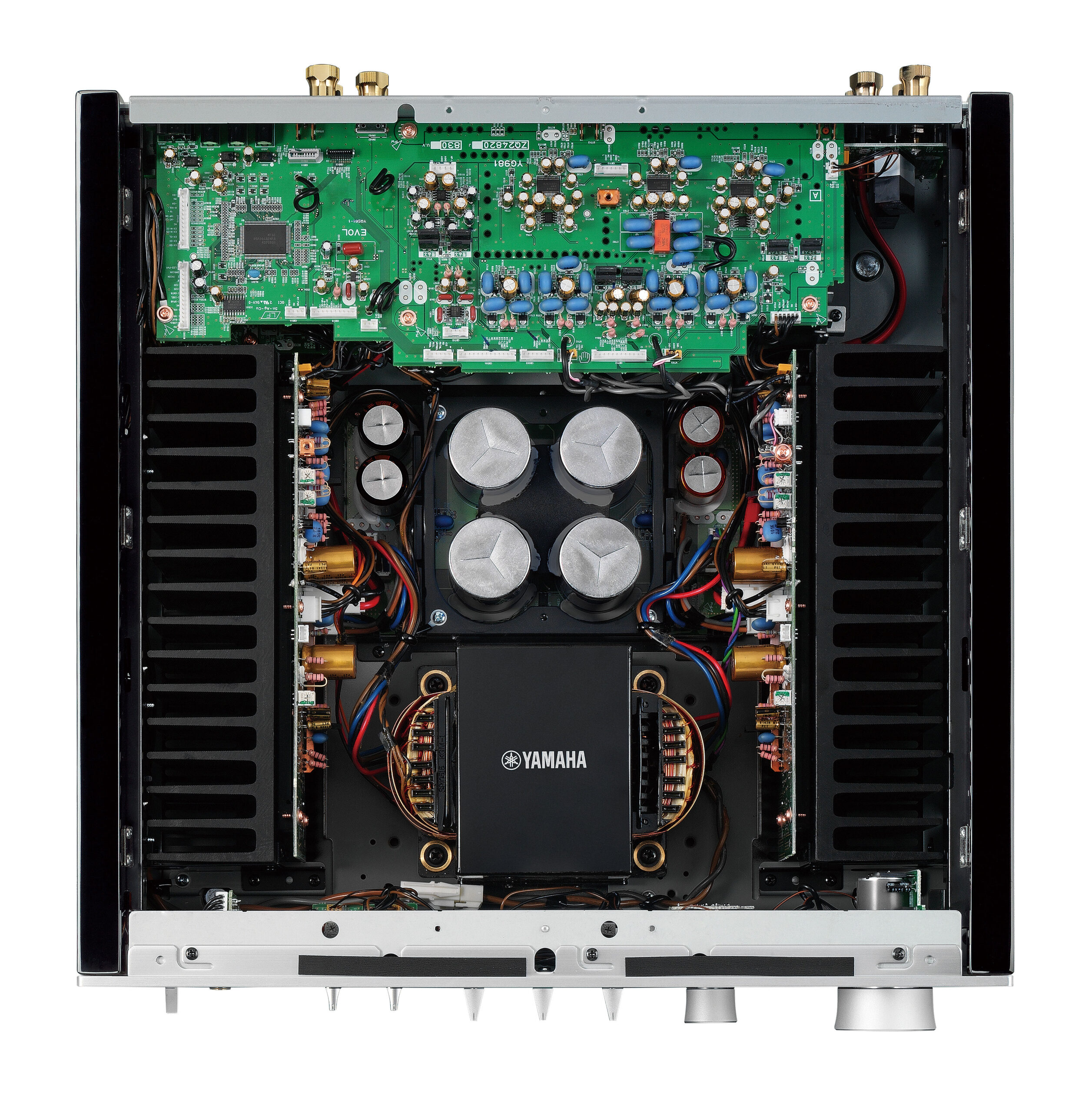

A-S1100 používá originální EI transformátor, pečlivě přizpůsobený pro optimální kompatibilitu s šasi. Kombinace čtyřech velkokapacitních kondenzátorů s karbonovým pláštěm přináší i při vysokých hlasitostech energický zvuk, jakého je možné dosáhnout pouze s A-S1100. A jelikož je řídicí zesilovač a řídicí systém vybaven dvanácti lokálními bočníkovými regulátory, zabraňujícími zkreslení vinou fluktuace proudu, je dosaženo čistého a stabilního napájení. EI transformátor je připevněn k šasi pomocí mosazných podložek, omezujících interní vibrace, které by mohly způsobovat hluk.
Symetrický design pro přiblížení se ideální stereo reprodukce
Osově symetrická konstrukce s napájecím zdrojem uprostřed a bloky výkonových zesilovačů po stranách dociluje lepší separace levého a pravého kanálu (nezbytné pro optimální dvoukanálovou reprodukci stereo zvuku) a ideálního vyvážení hmotnosti. A-S1100 vyniká mimořádnou mechanickou tuhostí a stabilitou, která dramaticky omezuje vliv vnějších vibrací na kvalitu zvuku. K tomu přispívá mimo jiné i jemně vyladěný středový rám, procházející skříní odpředu dozadu, a speciálně vyrobené kovové nožky, s možností volby mezi polštářky a hroty.
Diskrétní konfigurace gramofonového zesilovače
Gramofonový zesilovač sestává z přenoskového zesilovače (pro MC přenosku) a ekvalizačního zesilovače, vše v diskrétní konfiguraci. Výsledkem je bohatý a detailní zvuk gramofonových desek, ať používáte MC nebo MM přenosku.
Indikátory úrovně vizuálně odrážejí dynamiku hudby

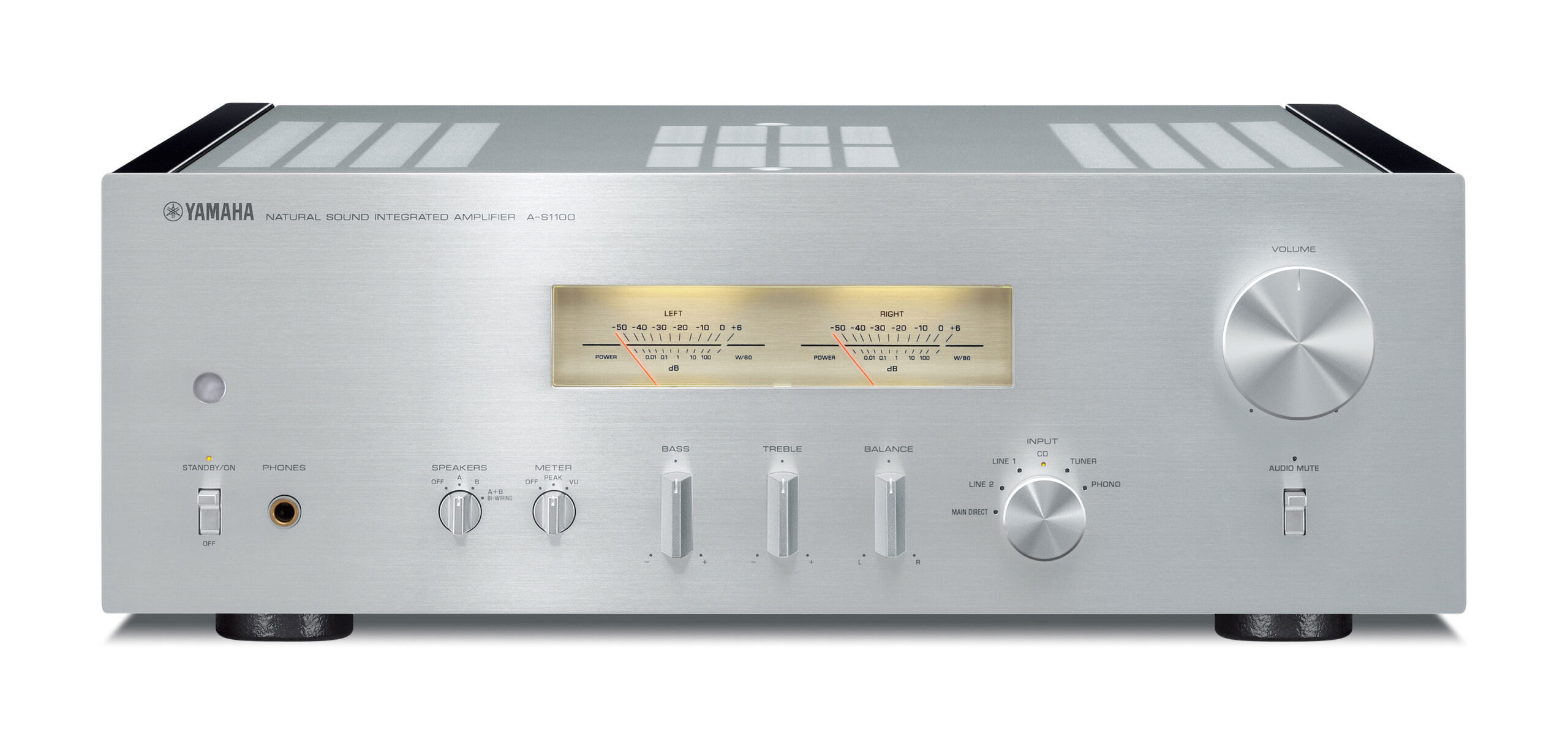

Střední části čelního panelu vévodí analogové ukazatele, díky kterým si můžete hudbu vychutnat také vizuálně, s rychlým a delikátním pohybem ručiček ukazatelů. Ukazatele jsou zevnitř jemně podsvíceny LED diodami navozujícími příjemný pocit teplého žárovkového světla. Ukazatele můžete podle svých preferencí nastavit na zobrazení využitého výkonu nebo úrovně v dB. Okénko ukazatelů, precisně vsazené do čelního panelu bez jakýchkoli výstupků nebo mezer, jen podtrhuje překrásně elegantní vzhled přístroje.
Elegantní design s luxusními panely z pravého dřeva

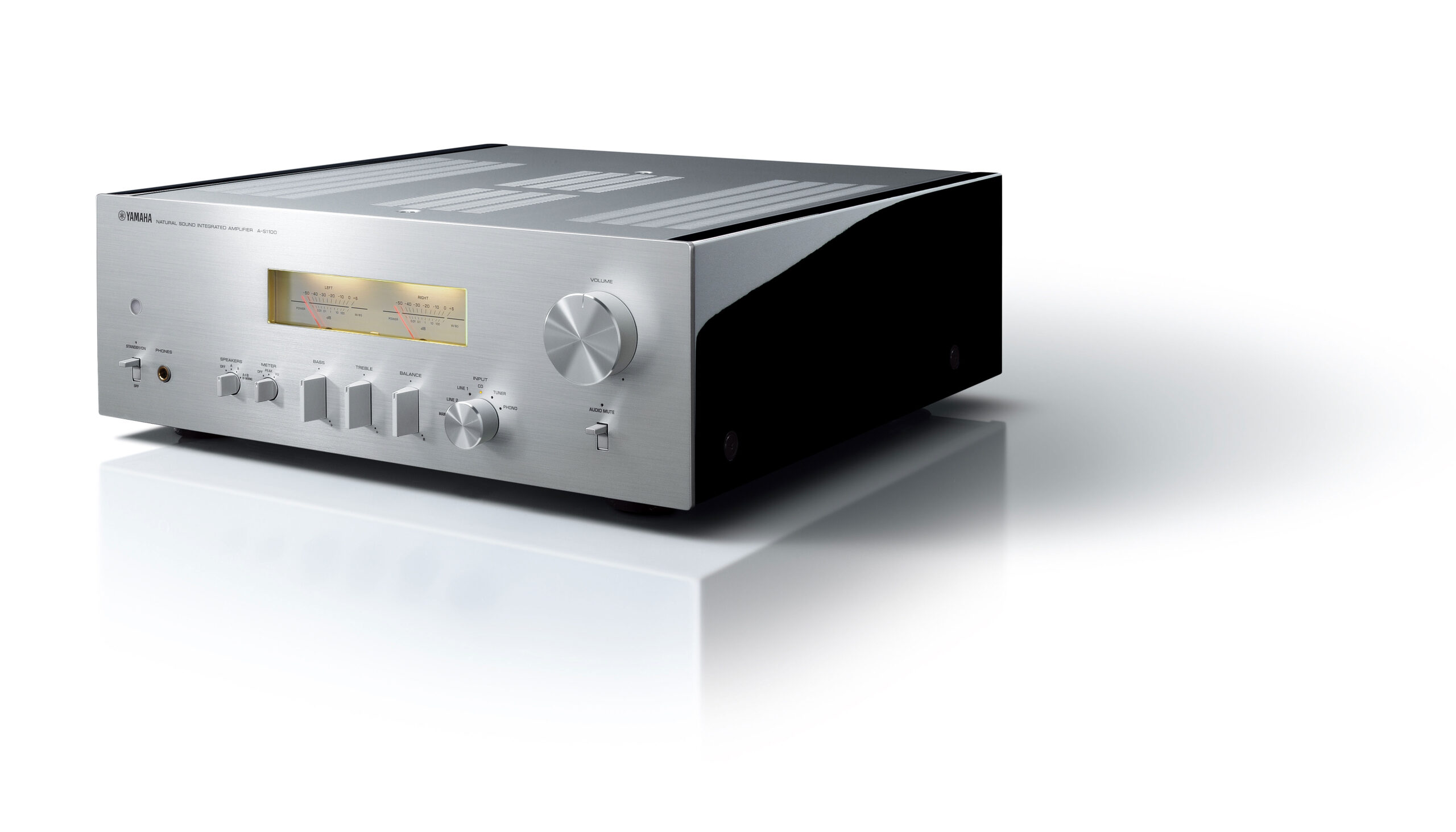

Vytříbený design a konstrukce A-S1100 odráží oddanost společnosti Yamaha dokonalému řemeslnému a uměleckému zpracování, při kterém může těžit se svých dlouholetých zkušeností prvotřídního světového výrobce hudebních nástrojů. Kovový čelní panel a dřevěné boční panely jsou mistrně zpracovány do nádherného elegantního celku. Aluminiové voliče a ovladače tónových korekcí nabízejí pečlivě opracovaný povrch příjemný na dotyk.
Originální reproduktorové svorky kombinují jednoduché použití a eleganci s vysokou kvalitou zvuku

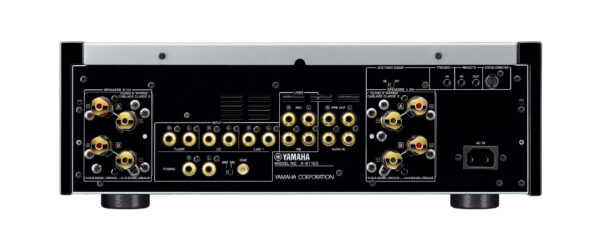

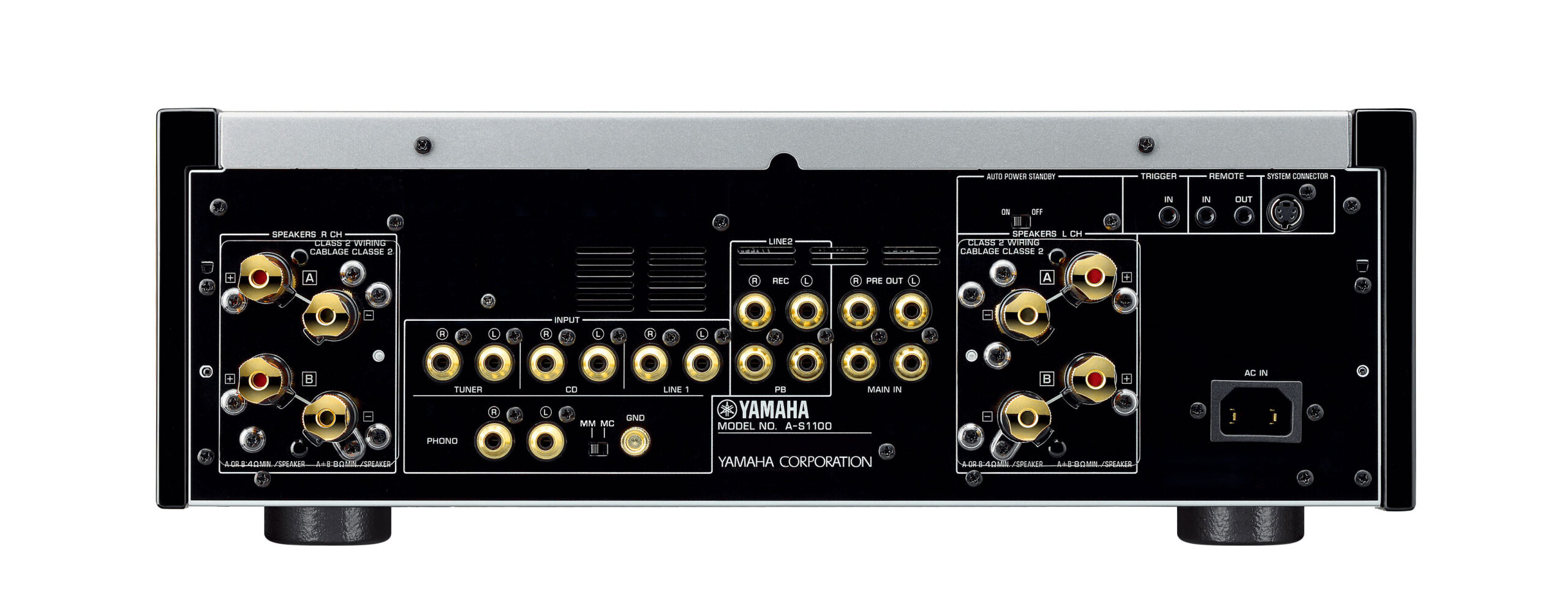

Naše posedlost dokonalou kvalitou se nezastavila ani před reproduktorovými svorkami, které jsou poslední a veledůležitou spojnicí v akustickém řetězci. Šroubové svorky s originálně tvarovanými úchopy, vyrobené z čisté mosazi, umožňují pevné připojení kabelů, bez kompromisů v kvalitě zvuku. S tvarem dokonale přizpůsobeným vašim prstům nejen skvěle vypadají, ale lze je snadno dotáhnout s minimální námahou. Jsou také kompatibilní se zapojením používajícím banánky.
*V některých regionech umožňují reproduktorové svorky připojení reproduktorů pomocí konektorů s banánky.
Dálkový ovladač s jednoduchým designem a luxusní povrchovou úpravou
Dodávaný dálkový ovladač dokonale ladí s aluminiovým čelním panelem zesilovače a nabízí přehledné uspořádání tlačítek a nádherně texturovaný povrch. Kromě základního ovládání hlasitosti a přepínání vstupů A-S1100 jej lze také použít k ovládání připojeného CD-S2100.
